福祿克FLUKE FI-3000光纖檢測顯微儀 FiberInspector Pro MPO
福祿克FLUKE FI-3000 FiberInspector? Pro MPO 光纖檢測顯微儀產品概述：
掌握更高效率的 MPO 檢測
- 從完整干線移動到各個端面，通過實時視圖了解端面總體詳情
- 與 Versiv/LinkWare 集成，方便操作和文檔管理，或與手機集成以進行測試和共享*
- Automated pass/fail results in seconds
- 多個自動對焦/自動對中攝像機，可實時成像
- Rugged, ergonomic design with convenient holster
- 支持一或兩排 8,12 或 16 UPC 或 APC 連接器以及單光纖*。
*Versiv 和單光纖支持將于 2019 年下半年推出。
福祿克FLUKE FI-3000 FiberInspector? Pro MPO 光纖檢測顯微儀簡介：
FI-3000 FiberInspector Pro 提供了廣泛的功能，讓您可以輕松且高效率地測試 MPO 光纖干線。The multiple camera design provides an instant Live View with simple touchscreen gestures to move from full trunk to individual endfaces in real time. Automated pass/fail results in seconds. 將結果保存在手機上并通過短信或電子郵件分享，也可使用業界領先的 LinkWare 平臺保存完整的項目報告，包括銅纜、光纖損耗、OTDR 和端面圖像*。緊湊、符合人體工程學的設計和自動對焦，讓您可以舒適地測試成百上千的線纜或端口。?*Single fiber and Versiv support available second half 2019.
“數據中心和光纖到戶/辦公室或天線 (FTTx) 的高密度網絡的發展推動著 MPO 技術的普及。人眼看不到的細微灰塵卻可能導致光纖連接發生間歇性錯誤甚至完全失效。所以要在連接之前檢查每個光纖連接 – 哪怕是直接來自工廠的線纜。” -?Mike Hughes，產品管理副總裁，US Conec公司。該公司是高密度光學互連開發和供應領域的全球領導者，也是MTP? 高性能 MPO 連接器的發明者。
- 可更換式探尖支持一或兩排 8、12 或 16 UPC 或 APC 連接器以及單光纖*
- PortBright? 照明，適合光線較暗或密集的接線板
- 帶系繩的保護罩
*Single fiber support available second half 2019
- 自動聚焦控制
- PortBright 開/關
- LED 指示通過/失敗和 Wi-Fi 連接
- 無需連接 Versiv 或智能手機即可開始自動測試
- 自動關機延長電池壽命
- 符合人體工程學設計，適合檢查線纜或端口
- 堅固耐用型設計，適合長期現場使用
- USB 端口，可為鋰離子電池充電或連接 Versiv

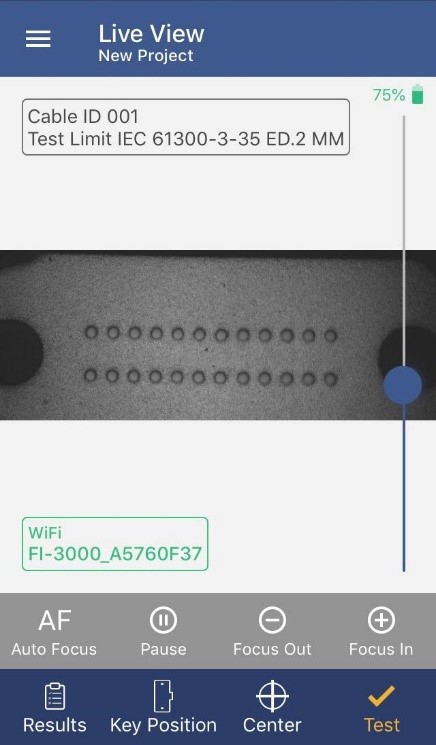

有自動聚焦和自動對中功能的實時視圖可為您提供實時可見性
將連接器插入 FI-3000，輕觸自動對焦按鈕，實時視圖功能可立即顯示光纖端面的實時圖像 – 無需額外的設置或處理時間。雙攝像機提供整個端面的整合視圖。使用簡單的手勢放大感興趣的部分、平移查看整個連接器，或點擊特定光纖的圖像以查看詳細視圖。
秒自動完成 MPO 主干和端面的通過/失敗測試
手動檢查 MPO 連接可能很慢并會出現人為錯誤。手動跟蹤連接器中的多個光纖端面很可能會漏掉其中一個或多個端面。FiberInspector 的自動測試模式可檢查連接器中的所有光纖端面，根據 IEC 61300-3-35 行業標準對其進行分級，每根光纖在不足兩秒內即可完成總體“通過或失敗”測試。可以使用手勢的用戶界面可以方便地從摘要視圖切換到詳細視圖。
從摘要視圖（左）無縫切換到圖像（中），然后使用可以使用手勢的界面放大各個光纖的視圖（右）并平移查看整個連接器。各個光纖都有標簽，讓您知道您看到的是什么。紅色缺陷是不符合選定標準的，綠色是可接受的。

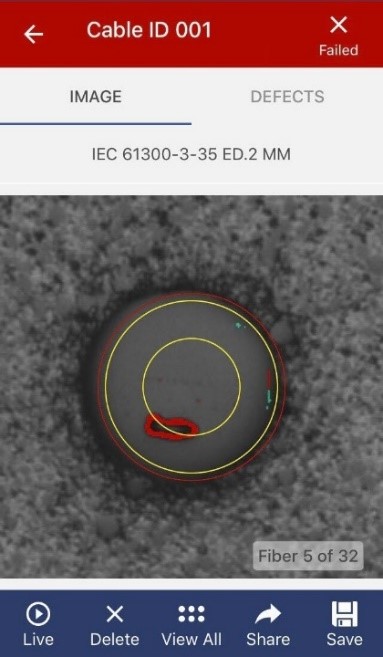

測試結果使用圖形顯示問題區域
端面未通過測試時，FI-3000 會顯示哪些光纖未通過測試，并突出顯示導致失敗的區域，包括污染、坑、碎片和劃痕。通過了解故障原因，用戶即可確定所需的清潔類型或連接器是否已經損壞到無法修復的境地。
輕巧的人體工程學設計，帶防護套
FI-3000 獨特的設計讓您能夠方便地檢查悶頭和干線。緊湊且輕巧 (326 g / 11.5 oz) 的設計讓您可以每日舒適地使用。內置 PortBright? 照明讓您在昏暗的數據中心或接線柜中的密集接線板中也能輕松找到正確的端口。All FI-3000 models include a holster which provides convenient access to the camera as well as storage for inspection tips and a Quick Clean? cleaner.
iOS 和 Android 應用供您方便共享數據
FI-3000 也可通過 Wi-Fi 連接到 iOS 或 Android 設備，適合小型作業或快速檢測。FiberInspector 應用 (FI-IN) 顯示簡單的通過/失敗結果，但可以完全控制 FI-3000，讓您可以放大或縮小各個端面并平移整個端面的實時視圖。FI-IN 支持在設備中命名和保存結果，或者將它們作為圖像或 PDF 報告發送給團隊中的其他人，以便快速、簡單地進行協作。
詳細報告
在手機或 Versiv 測試儀上生成詳細的 PDF 報告。Versiv 和 LinkWare 也支持整合報告，包括1級（損耗）和 2級 (OTDR) 測試。（使用 Versiv 和 LinkWare 的整合測試將于 2019 下半年推出。）
與 Versiv 和 LinkWare 集成，可方便地管理項目和制作報告*
如需在新安裝或升級項目中安裝多個 MPO 干線，FI-3000 可與 Versiv 線纜認證系統集成，從而快速、無差錯地管理項目和制作報告。Versiv 的 ProjX 管理系統讓您可以設置各個作業，包括線纜類型、標識符、所需的測試和限值。技術人員可以使用相同的平臺進行損耗（層 1）、OTDR（層 2）測試和檢測，降低培訓成本和出現錯誤的幾率。FI-3000 通過 USB 線連接 Versiv。 Versiv 配有高分辨率大顯示屏，可讓您清晰地查看結果。使用手勢的 Taptive? 屏幕可以輕松地平移或放大和縮小實時圖像。 FI-3000 還可搭配 Fluke Networks LinkWare 使用 – 這是線纜系統文檔管理的行業標準。LinkWare 讓您可以將層 1、層 2 測試和檢測結果整合到一份報告中，從而完整地記錄系統中的所有鏈路。云版本 LinkWare Live 讓您可以方便地使用智能手機或計算機跟蹤作業進度，并與客戶共享結果。 *Versiv support available second half 2019.
滿足所有需要的探尖
FI-3000 標配檢測 12/24 UPC 和 12/24 APC 端面的探尖。提供支持16/32 UPC 配置的附件端頭。 FI-3000 配有與 MPO*相同的自動聚焦、自動對中、自動分級和實時視圖功能，滿足您對單光纖檢測的各種需求。提供可選端頭，可支持 LC、SC、1.25 mm、2.5 mm 和 E2000。 *單光纖支持將于 2019 下半年推出
福祿克FLUKE FI-3000 FiberInspector? Pro MPO環境訂購信息
| FI-3000 無線型號、探尖、適配器和配件 | |
|---|---|
| 型號 | 說明 |
| FI-3000 | FI-3000 FiberInspector Pro MPO 探頭和探尖套件（12/24 UPC 和 12/24 APC） |
| FI-3000TP-UMPO12F | MPO 12 或 24 UPC 探尖 |
| FI-3000TP-UMPO16F | MPO 16 或 32 UPC 探尖 |
| FI-3000TP-AMPO12F | MPO 12 或 24 APC 探尖 |
| FI-3000-防護套 | FI-3000 探頭防護套 |
| QC-MPO-12/24-1P | MPO 12/24 光纖專用的 QuickClean Cleaner，一包一件 |
| QC-MPO-12/24-5P | MPO 12/24 光纖專用的 QuickClean Cleaner，一包 5 件 |
| QC-MPO-16/32-1P | MPO 16/32 光纖專用的 QuickClean Cleaner，一包一件 |
| QC-MPO-16/32-5P | MPO 16/32 光纖專用的 QuickClean Cleaner，一包 5 件 |
| 金牌支持型號 | |
|---|---|
| 型號 | 說明 |
| GLD-FI-3000 | 為期 1 年的 FI-3000 型號金牌支持服務 |
| GLD3-FI-3000 | 為期 3 年的 FI-3000 型號金牌支持服務 |
福祿克FLUKE FI-3000 FiberInspector? Pro MPO技術規格
| 環境 | |
|---|---|
| 溫度范圍 | 工作時：-10° C 到 +45° C（+14° F 到 +113° F） 存放：-10° C 到 +60° C（+14° F 到 +140° F） |
| 濕度范圍 | 工作時：0 % 到 95 %（32° F 到 95° F，0° C 到 35° C）相對濕度，無冷凝 存放：0 % 到 95 %（95° F 到 113° F，35° C 到 45° C）相對濕度，無冷凝 |
| 海拔 | 工作時：4,000 m（3,200 m，帶交流適配器） 存放：12,000 米 |
| 振動 | 2 g，5 Hz 至 500 Hz |
| 沖擊 | 1m 跌落試驗 |
| 安全 | IEC 61010-1：污染等級2 |
| EMC | IEC 61326-1：可控電磁環境；IEC 61326-2-1 CISPR 11：A 類，第 2 組 USA (FCC)：47 CFR 15 有意輻射體：此設備符合 FCC 準則中第 15 部分的要求。 |
| 技術 | |
|---|---|
| MPO 端型支持 | 1×8（8 光纖），1×12（8、10 或 12 光纖），1×16（16 光纖），2×12（16、20、或 24 光纖），2×16（32 光纖） |
| 測試標準 | IEC 61300-3-35 ED. 2 MM IEC 61300-3-35 ED. 2 SM APC 僅文檔 |
| 自動“通過/失敗”測試時間 | 低于 2 秒每根光纖 |
| 照相機類型 | 5 百萬像素 1/4 英寸 CMOS 傳感器 |
| 視場 | 610 μm x 460 μm |
| 分辨率 | 1 μm |
| 光源 | LED， >100,000 小時壽命 |
| 端面照明 | 同軸藍光 LED |
| 端口照明 | 白色 LED |
| 電池類型 | 鋰離子；10.8 小時使用時間 |
| 電源適配器 | 輸入：100 到 240 VAC ±10 %，50/60 Hz 輸出：15 VDC，最高 2 A 二級 |
| 無線傳輸* | 輸出功率：< 100 mW 頻率范圍：2.4 GHz（2412 MHz 到 2462 MHz） |
| 體積 | 6.625 英寸 x 5.375 英寸 x 2.125 英寸 (168 mm x 137 mm x 54 mm)（無防塵蓋或適配器尖部） 帶防塵蓋長度：7.5 英寸 (191 mm) |
| 重量 | 11.5 盎司 (326 克)（帶防塵蓋且無適配器尖部） |
