福祿克FLuke AirMagnet Spectrum ES頻譜分析儀(AM/A6001,AM/A1680)
- 經濟便攜的專業級 RF 頻譜分析儀能夠加速室內無線網絡的部署
- 核心頻譜圖表：快速生成專業 FFT 圖形、頻譜圖、頻譜密度圖和頻率占空比圖
- 下一代可視化：迅速在 FFT 圖和數據/語音活動上顯示運營商和技術覆蓋
- 增強的工作效率特點：位置特定的自動運營商和技術查找、即時語音/數據活動檢測以及零日干擾情報功能可節省時間并減少錯誤的出現
- 便攜性的特點可實現快速部署：基于 USB 的頻譜適配器可用于任何基于 Windows 的筆記本電腦或平板電腦
- 支持多種技術：GSM、CDMA、UMTS 和 LTE。掃描 698 GHz 至 2690 GHz 之間的頻率（支持 2G/3G/4G）。
?
福祿克FLuke AirMagnet Spectrum ES(AM/A6001,AM/A1680)頻譜分析儀產品概述
AirMagnet Spectrum ES 是經濟便攜的專業級 RF 頻譜分析儀，可加速室內無線網絡的部署。下一代可視化顯示方式能夠實現豐富的頻譜圖形，再加上增強的現場工作效率特點，為各個項目階段的驗證和故障診斷工作提供所需的直觀的網絡顯示。掃描 698 MHz 和 2690 MHz 之間的頻率（支持 2G/3G/4G）。
AirMagnet Spectrum ES 包括業界首個射頻干擾源自動分類和定位、自動特定位置運營商和技術頻譜掃描設置，在項目生命周期的每一個階段都需要用其進行驗證和故障排除。這些特定可確保卸載部署和故障排除得以快速正確地執行。
福祿克FLuke AirMagnet Spectrum ES(AM/A6001,AM/A1680)頻譜分析儀產品特性
豐富的頻譜圖表
FFT

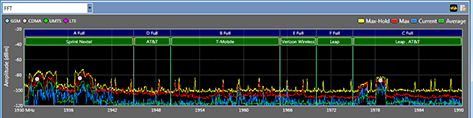

AirMagnet Spectrum ES 的 FFT 圖提供對環境中射頻能量的實時視圖，呈現當前、最大、最大保持和平均射頻信號水平。
通過運營商覆蓋可直觀地了解在各頻率范圍下運營的電信運營商。這樣可迅速解決傳統頻譜分析儀難以快速而準確地識別特定位置運營商使用的頻率的問題。
頻譜密度
頻譜密度圖通過顯示在當前捕獲會話期間常見的信號活動信息，來提供長期的網絡視圖。這對于識別少有的發送器有幫助。
譜圖
頻譜圖提供射頻環境的滾動歷史，可以隨時間直觀地了解頻譜，查看可能導致 WLAN 網絡故障的間歇性尖峰或射頻能量的突發。
頻率工作循環
工作循環圖顯示特定頻率范圍內出現干擾信號的頻率。工作循環高意味著干擾源不斷傳輸信號，最有可能對該頻率范圍帶來問題。
干擾源自動識別和定位?
AirMagnet Spectrum ES 提供了業界唯一能夠實時檢測和識別降低這些許可網絡性能的干擾源的工具。借助能夠自動檢測和分類射頻發射機和 CW 發射器等干擾源的默認分類數據庫，用戶可獲得關于干擾源、其影響的頻率、峰值和平均功率及放射源狀態等的信息。
借助 AirMagnet Spectrum ES 內置的“設備定位器工具”，用戶對在 RF 環境內運行的所有干擾源進行物理定位。設備定位器工具的操作如同 Geiger 計數器，并且會在用戶逐漸靠近設備位置時發出愈來愈響的嗶嗶警示音。
自動化掃描頻率分類和選擇
AirMagnet Spectrum ES 為用戶提供了多個顯示頻譜的選項，包括：
按技術分類
按運營商分類
自定義范圍
掃描所有頻帶
AirMagnet Spectrum ES 為全球運營商提供自動化頻率/技術查找。減少了查找每個位置正確頻率范圍的需求，從而有助于消除容易出錯的紙筆記錄法。AirMagnet Spectrum ES 自動從 FCC 數據庫為美國運營商獲取基于位置的頻率和技術信息，包括 30 多個國家和地區的內置頻率信息。如果國家不在支持列表中或需要自定義頻率，可使用全頻帶選項。
使用功率計工具驗證天線性能
為 DAS 網絡執行的最重要的測試之一就是天線性能的驗證，如天線是否按預期運行。這有兩種方法：1) 通過站在天線下執行一米 RF 測試并按照 FFT 圖測量各天線的功率或 2) 使用功率計工具。用戶可直接將 AirMagnet Spectrum ES 適配器*連接到天線系統，然后使用內置功率計對天線執行功率測量。用戶指定頻率范圍和通道帶寬選項，然后迅速測量天線的功率讀數（當前、最大或最大保持）。
捕獲、保存和共享頻譜跟蹤文件?
AirMagnet Spectrum ES 用戶可以保存 RF 頻譜掃瞄結果，保留為確鑿證據，并且隨后回放，以便于捕獲后調查和分析。在調查或故障診斷時，這可作為重要的證據，因此極其有用。保存的跟蹤文件還可在整個組織內共享，用于呈報和協同故障排除。
數據/語音活動?
顯示網絡中發生的 GSM、CDMA、W-CDMA 和 LTE 事件。
AirMagnet Spectrum ES™ 作為安全工具?
AirMagnet Spectrum ES 可用于用戶對安全性要求尤為嚴格的特殊應用和情況。如果組織或任何聯邦/軍事機構實施了移動訪問的“禁飛區”或需要檢測用于不當目的的移動設備，AirMagnet Spectrum ES 會在頻帶中出現移動設備發出的數據/語音活動時警告用戶，并提供頻譜圖形供用戶查看移動設備所有上行流量的功率。
支持非移動技術
AirMagnet Spectrum ES 也可作為通用頻譜分析儀使用，用戶可使用自定義頻率配置文件選項選擇 698 MHz 到 2690 MHz 之間的任意頻率范圍以掃描特定應用的 RF 能量。這包括支持 900 MHz 頻帶，包括 ISM 和其它 Federal 頻帶，幫助用戶部署或使用在該頻譜中運行的技術。該頻譜中部分常用技術/應用有無繩電話、嬰兒監護、電網、Z-wave（家庭自動化）等。
福祿克FLuke AirMagnet Spectrum ES(AM/A6001,AM/A1680)頻譜分析儀產品選型：
| 型號/名稱 | 說明 |
|
AM/A6001 |
用于室內蜂窩分析的 AirMagnet Spectrum ES 包括軟件、USB 適配器、USB 延長線和外接天線 |
| 型號/名稱 | 說明 |
|
AM/A1680 |
AirMagnet Spectrum ES 與 AirMagnet Spectrum XT 結合，可分析室內無線和 802.11 (Wi-Fi) 網絡 |
福祿克FLuke AirMagnet Spectrum ES(AM/A6001,AM/A1680)頻譜分析儀技術參數：
| 技術規范 | |
| 頻率范圍 | 698 MHz 到 2690 MHz |
| 取樣頻率 | 20 MHz |
| 實時采集頻寬 | 7 MHz (3 dB) |
| 分辨率帶寬 | 39.0625 KHz |
| 接收靈敏度 |
GSM 200 khZ:-114 dBm CDMA 1.25 MHz:-110 dBm UMTS 5 MHz:-105 dBm LTE 1.4 MHz:-110 dBm LTE 3 MHz:-102 dBm LTE 5 MHz:-101 dBm LTE 10 MHz:-97 dBm LTE 15 MHz:-95 dBm LTE 20 MHz:-93 dBm |
| 鏡頻抑制 | 最小：-29 dBc；Max:-40 dBc |
| 無壓縮最大 RF 輸入 | -15 dBm |
| RSSI 精度 | +/- 3 dB |
| 顯示平均噪聲電平 (DANL) |
698 – 1,2240 MHz:典型 -169 dBm 1,240 – 2,690 MHz:典型 -171 dBm |
| 計算機界面 | USB 2.0 標準接口 |
| 電 | 電源：5V USB；電流：382 mA；能耗：1910 mW |
| 機械 | .3” x 2.3” x 0.6” (134.5mm x 58.1mm x 15.4mm)；重量：1.5oz |
| 環境 |
運行溫度范圍 0°C 至 +70°C 存儲溫度范圍 -20°C 至 +85°C 95% 相對濕度（非冷凝） |
| 天線規格 | |
| 頻率范圍 | 698 MHz 到 960 MHz，1,575.42 MHz，1710 MHz 到 2700 MHz |
| 支持的技術 | GSM / GPRS/ EDGE / CDMA / EVDO/ UMTS /HSPA+ / LTE |
| 峰值增益 | 典型 3+ dBi |
| 效率 | 典型 70% |
| 阻抗 | 50 Ω |
| 輻射模式 | 全向 |
| 輸入功率 | 10 W |
| 包殼 | 抗紫外線，PC/ABS |
| 連接器 | 公頭母針 |
福祿克FLuke AirMagnet Spectrum ES(AM/A6001,AM/A1680)頻譜分析儀系統要求
膝上型/筆記本電腦
Microsoft Windows 7 Enterprise/Professional/Ultimate 32- 和 64 位或 Microsoft Windows 8 Pro/Enterprise 32- 和 64 位。
Intel® Core™ 2 Duo 2.00 GHz 或以上。
要求 1 GB RAM（建議 2 GB）。
150 MB 可用硬盤空間。
Microsoft .NET 架構 4.0
