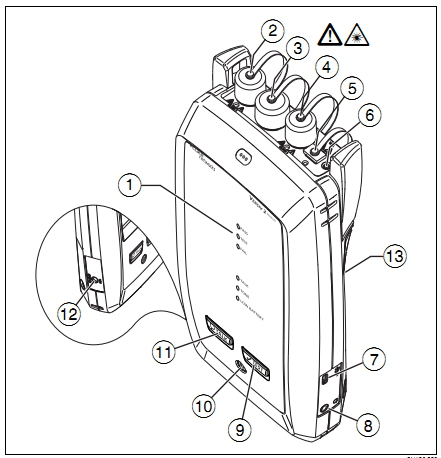

福祿克FLUKE CFP2-100-Q/CFP2-100-M/CFP2-100-S 輔機介紹

1、測試通過時通過 LED 亮起。測試期間，當您手動啟用其中一個輸出端口 (6) 時，測試 LED 將亮起。測試失敗時失敗 LED 亮起。

通話功能啟用時，通話 LED 亮起。LED 將一直閃爍，直到主測試儀接受通話請求。

如果您在主測試儀未連接到遠端設備或處于遠端光源模式時按【TEST】 鍵，音頻 LED 將閃爍。

電量不足時，電量不足 LED 將亮起。

LED 指示燈還具有如下功能：?? 電池量表 ? ?? 通話功能音量指示燈 ?? 軟件更新進程指示燈

2、單模輸出端口，帶有可拆卸式接頭適配器和防塵罩。該端口用于傳輸光纖的損耗和長度測量信號。

輸出端口傳輸 1310 nm 信號時，其下方 LED 指示燈為紅燈，傳輸?1550 nm 時為綠燈。

3、輸入端口，帶有可拆卸式接頭適配器和防塵罩。該端口用于接收光纖的損耗、長度及功率測量信號。

4、多模輸出端口，帶有可拆卸式接頭適配器和防塵罩。該端口用于傳輸光纖的損耗和長度測量信號。

輸出端口傳輸 850 nm 信號時，其下方 LED 指示燈為紅燈，傳輸?1300 nm 時為綠燈。

5、可視化故障定位儀通用光纖接頭（帶防塵罩）。該接頭可使用 ?2.5 mm 金屬環。接頭下方的 LED 指示燈用于顯示定位儀的模式。

6、按鈕，用于手動控制輸出端口（2和 4）和可視化故障定位儀?(5)。

7、Micro USB 端口： 通過此 USB 端口可將測試儀連接到 PC，?以便在測試儀中安裝軟件更新。

8、耳機插孔

9、【TEST】 開始測試。

10、電源鍵。 Versiv 2: 按鈕中的 LED 顯示電池充電過程的狀態。

11、【TALK】按talk 鍵使用頭戴式耳機與鏈路另一端的人員進行通話。?再次按下以調節音量。要關閉通話功能，按下talk。

12、交流適配器的接頭。Versiv: 當電池充電時，LED 呈紅色亮起；當電池完全充滿時，則呈綠色。當電池不充電時 LED 呈黃色。

13、標有激光安全信息。
