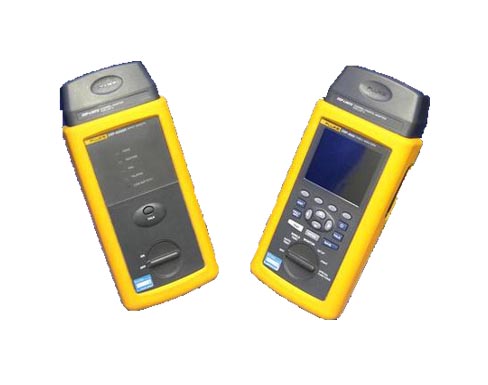

DSP-4000系列數字式電纜認證測試儀|DSP-4000|DSP-4100|DSP-4300 – 該型號已停產，替代產品為DTX系列測試儀(DTX-1800,DTX-1200,DTX-LT)

DSP-4000系列數字式電纜認證測試儀產品概述：

3種型號可供選擇：DSP-4300、DSP-4000PL以及DSP-4000
使用世界上最堅固耐用的電纜測試儀，可以對電纜和光纜進行測試、認證以及文檔備案。利用高速數字處理技術進行快速的測試。
出眾的診斷功能使故障排除更加快速簡便
全新 PM06測試頭是第一個可以測試 Cat 6 是否符合標準以及互用性的中性、屏蔽插頭
新的永久鏈路適配器可獲得更多的“通過”結果，消除錯誤的“失敗”結果
功能強大的光纜測試適配器可執行雙光纜、雙波長的光纜認證
使用 LinkWare電纜管理軟件可以方便地對電纜和光纜進行管理和文檔備案
支持中國國家標

DSP-4000系列數字式電纜認證測試儀產品功能：

卓越的性能、速度以及準確性，這就是備受贊譽的DSP-4000系列數字式電纜分析儀——含最新的DSP-4300六類電纜測試儀。

DSP-4000系列數字式電纜分析儀能夠快速準確地測試高性能的超5類,6類電纜鏈路及光纖鏈路。有了高級的數字平臺，無論對一條鏈路重復測試多少次，DSP-4000系列數字式電纜分析儀都可保證測試的準確性。頻率可達350MHZ的高帶寬測試能力、高級的診斷功能及詳盡的測試報告，DSP-4000(DSP4000)系列數字式電纜分析儀可提供給您一套完整的測試、驗證電纜和光纜并進行文檔備案的方案。同其它線纜測試儀一樣，DSP-4000系列數字式電纜分析儀堅固耐用，可經受的起網絡安裝環境中的摔碰及其它災難。

新的模塊成為6類線測試中的突破
新的DSP-4300可對高速銅纜及光纖網絡提供最全面的測試、驗證解決方案。擴展的內置存儲卡，可以方便的下載電纜ID號，提高了工作效率以及準確性。增強的6類通道適配器和永久鏈路適配器，都包含在標準的DSP-4300中。

DSP-4300：6類測試上的突破
對于高速的銅纜和光纜，DSP-4300數字式電纜分析儀是最全面的電纜測試和驗證工具。擁有了它，您將獲得精確的測試結果。無論您對數據管理有何需求，需要什么樣的測試能力，備受贊譽的DSP-4000系列數字式電纜分析儀的每一個基本單元都能提供卓越的性能、速度和準確性。如果您認為現在的6類解決方案就是您的所需，全新的DSP-4300數字式電纜分析儀—6類測試的整體方案則比您看的更長遠。

DSP-4300數字式電纜分析儀：
超過5類、超5類及6類線測試所要求的三級精度，延展了DSP-4000的測試能力，并同時獲得 UL 和 ETL SEMKO的認證
使用新的突破性的永久鏈路適配器可得到更多更準確的“通過”結果，DSP-4300中包含該適配器
隨機提供6類通道適配器及一個通道/流量適配器，從而精確測試6類通道
自動診斷電纜故障，以米或英尺準確顯示故障位置
擴展的16MB主板集成存儲卡可存儲一整天的測試結果（300個）
可將符合TIA-606A標準的電纜ID號下載到DSP-4300數字式電纜分析儀中，節省時間同時確保了數據的準確性
隨機提供外置存儲卡以及更高級的電纜測試管理軟件包

全面的6類測試解決方案：

擴展的主板集成存儲卡可以存儲一整天的測試結果，您也可以將測試結果存儲在外置的多媒體卡中

永久鏈路測試：

業界第一個永久鏈路的測試解決方案，確保高性能和可重復操作性?，F在DSP-4300中包含DSP-LIA101S永久鏈路接口適配器，DSP-LIA101S永久鏈路接口適配器將DSP-4000系列電纜分析儀的基準精度拓展到測試線的最遠端，使雙絞線布線現場測試符合標準要求并且獲得非常好的測試結果。

永久鏈路適配器提供：
全新的六類測試系統解決方案，提高最高的性能，獲得更多“通過”結果
消除由于不良鏈路接口適配器造成的”失敗”結果，節省測試時間和成本。
高于建議TIA/EIA-568-B標準的精度和可重復操作性。
堅固耐用，專有的設計保證在現場對回波損耗測試所要求的精度和穩定性。
符合TIA/EIA-568-B標準。
你知道鏈路中性能最差的地方是哪里嗎？

很多安裝商并不知道，測試儀的適配器電纜也許就是測試中最薄弱的環節。傳統的適配器電纜，即使是高質量的屏蔽電纜，可能是很多現場測試失敗的根源。由于在惡劣的現場環境下經常性的磨損和拉拽，這些電纜的性能會隨著時間的推移而降低，造成由于回波損耗不合格而導致的測試失敗。測試失敗造成的經濟損失是很大的，并增加了用于故障診斷和重復測試的時間。網絡的永久鏈路適配器增加了測試通過的次數，而且所需的投資比一條失敗鏈路造成的損失還要少。

最新的專有技術確保了測試精度，同時節省了時間和金錢
最新永久鏈路適配器的設計可以提供測試回波損耗所需的高精度和穩定性，同時也增加了其他參數的測試精度。通過將 DSP-4000系列數字電纜分析儀的基準精度延伸至測試適配器的遠端，永久鏈路適配器消除了由傳統測試儀適配器產生的失敗結果的影響。此時的測試通過是真正的通過。如果測試失敗，你可以確保與測試儀和適配器無關。

適配器末端模塊化
全新的用于 DSP永久鏈路適配器末端的個性化模塊，可確保適配器與被測鏈路間的連接得到優化的NEXT性能，以及更多的通過結果。每一個模塊可與多種制造廠商的6類插座兼容。這些模塊結實、輕便，可以用來代替制造廠商指定的適配器使用。

滿足標準要求，贏得更多合同
不要因為你的安裝不符合TIA/EIA-568-B標準而丟掉合同?；炬溌穼挥谰面溌匪〈Ｏ嘈啪W絡會為你提供技術和儀器來精確地反映安裝質量并保證測試結果滿足建議標準的要求。現在你能夠以最高的精度，可靠性和自信心測試由建議TIA/EIA-568-B標準所定義的永久鏈路。

數字測試技術
數字測試技術可得到更好的診斷性能，更快的速度以及更高的測試精度

DSP-4000( DSP4000)系列數字式電纜分析儀是市場上第一臺基于可擴展數字化平臺的測試儀器，確保滿足新標準的要求。這意味著您在 DSP-4000系列數字式電纜分析儀上所付出的投資，即使到將來也是受到保護的。

作為數字測試技術的先驅者，DSP4000系列測試儀采用數字脈沖激發被測鏈路，并用數字信號處理技術處理時域中的測試結果。這種測試方法已證明在精度和可重復性上超過所有模擬或交換頻率測試方法。 DSP系列數字式電纜分析儀可與任一實驗室測試設備的精度相匹敵，作為堅固耐用的手持式測試儀器，它由可充電電池組長時間供電。

功能強大的故障診斷
時域測量的另一個優點就是強大的故障診斷能力，只需輕觸按鍵，就可迅速得到精確的、圖形化的故障診斷信息，同時給出精確的故障點。

強大的,高精度的故障診斷功能
使用精確的故障診斷功能可得到更快速的“通過”結果

DSP-4000系列數字式電纜分析儀能夠幫助您迅速地識別和定位被測鏈路中的開路,短路和連接異常等問題。您只需要按一下故障信息鍵(FAULT-INFO), DSP- 4000 便開始自動測試鏈路的故障并以圖形方式顯示故障在鏈路中的 位置利用高精度時域串擾(HDTDX)和高精度時域反射(HDTDR)技術,? DSP-4000能夠找出鏈路中串擾的具體位置并給出故障點與測試儀的準確距離。

這種高精度的診斷功能使 DSP-4000系列成為業界第一臺能夠精確定位串擾或回波損耗故障源的電纜測試儀器

快速的光纜測試 – 測試和驗證高速光纖網絡的完整解決方案
我們提供測試和認證單模、千兆和多模光纜布線系統的全線光纜測試適配器產品。這些適配器是 DSP-4000系列數字式電纜分析儀的高性能，高效率的光纜測試選件。

DSP 光纜測試適配器能夠：
同時在兩個波長測試兩條光纜并自動存貯測試結果。
雙向測試被測光纜并將結果存貯在一個記錄中。
使用電纜管理軟件進行全面的數據管理和報告生成。
自動測試損耗、長度和傳輸時延。
驗證光纜連通性，測定配線架上光纜連接的接頭。
通過光纜和遠端進行通話。
跟蹤測試過程中最大和最小的功率輸出。
可承受測試中的跌落和其他意外事件
DSP-FTA440S 千兆比多模光纜測試適配器

DSP-FTA440S光纜測試適配器是世界上第一種基于VCSEL的雙光纜測試適配器，可以測試運行千兆比以太網的多模光纜。FTA440S使用波長為850nm的VCSEL光源以及一個波長為1310nm的FP激光光源。它可以準確地測量出光纜損耗以及光纜長度（最長5000米），并確保符合千兆以太網標準。

DSP-FTA430S 單模光纜測試適配器專門為已安裝的單模光纜所設計的 DSP-FTA430S光纜測試適配器，具有在1310nm和1550nm的波長下自動的雙光纜損耗的測試和認證能力。它可以測量最長為10000米的光纜并可確保符合應用標準。由于它使用與網絡傳輸設備同樣的激光光源，因而能提供準確的測試結果。

DSP-FTA420S 多模光纜測試適配器DSP-FTA420S光纜測試適配器可以簡便、準確的測量使用LED光源的多模光纜的損耗以及長度。增強的動態范圍功能可以同時測試波長為850nm和1300nm多模光纜，最遠可達5000米。

結果管理
使用LinkWare軟件管理銅纜和光纖的測試結果，DSP-4000系列數字式電纜分析儀包含功能強大的Link-Ware（電纜管理）軟件，使用它可根據工作地點、客戶、建筑等快速組織、編輯、查看、打印、存儲或對測試結果進行存檔。可以將測試結果合并到一個已經存在的數據庫中，并根據任一字段或參數對這些數據進行排序、搜索以及重組。

DSP-4300擴展的數據管理能力：
全新的 DSP-4300數字式電纜分析儀中附帶的多媒體卡進一步增強了數據管理的能力。該多媒體卡增大了測試儀的存儲能力，有了它您可以打印彩色的圖形測試報告。同時它加速了數據傳輸能力，有了這個可自由插拔的多媒體卡，可以讓測試儀保持在線工作狀態。

DSP 跳線測試適配器模塊：快速，高效，方便的測試鏈路的薄弱環節

新的更加嚴格的TIA標準以及Cat 5e/Class D和Cat 6/ Class E高速數據電纜系統對跳線的要求比以往任何時候都高?，F在網絡提供最為方便的跳線測試手段。簡單地將堅固緊湊的跳線測試適配器連接到 DSP-4X00電纜分析儀并下載測試的數據庫，你就有了高速，全自動，滿足TIA標準的跳線測試手段。改善誤碼率，提高通道的吞吐量，增加系統的余量，降低網絡宕機時間－您將獲得高額回報－這就是網絡超級透視。

保持在新的TIA標準的最高點，最大化網絡性能

跳線非常平常，但是考慮網絡性能時又經常被忽略。從一開始所有跳線的性能就不一樣，新的跳線的性能會是不一致的。并且很多跳線只測試了接線圖而不是性能。實際環境中它們是經常不斷地插拔。永久鏈路測試只說明安裝的固定鏈路的性能，而不包括跳線。雖然眾所周知跳線的質量對網絡性能有中大影響，但是到目前為止實際測試跳線卻是費時費事費錢。

網絡的跳線測試測試解決方案就給您了簡單，高效的手段來快速檢驗跳線是否符合TIA/ISO的性能標準：
自動測試，15秒完成用戶和設備跳線的測試
高效精確地測試跳線是否符合TIA/ISO Cat 6/5e跳線標準
確保跳線性能符合安裝的鏈路性能
測量所有跳線的關鍵參數：接線圖，近端串擾（NEXT）和回波損耗（Return Loss）
可以信賴的堅固可靠的性能
消除了使用故障跳線的風險因為新的TIA標準對跳線的要求更加嚴格，簡單的連通性或接線圖測試已經不夠。按一下按鍵，網絡的 DSP跳線測試解決方案就可以讓你知道是否滿足了最佳的TIA/ISO規定：

快速檢驗跳線是否滿足新的TIA 568B標準
檢查以前的跳線，從而排除了由于不合格跳線造成的網絡性能下降，減少了宕機的時間
測試跳線確保通道吞吐量和系統的足夠余量
減少高級應用的錯誤。這些應用使用多線對以及一個線對雙向的傳輸

DSP-4000系列數字式電纜測試儀選型指南：

DSP-4300 數字式電纜測試儀包括：
DSP-4300 主機和遠端（各一個）
LinkWare 電纜管理軟件
16MB 內存
32MB 多媒體卡
PC 讀卡器
Cat 6/5e 永久鏈路適配器（2個）帶一套 Cat 6 個性化模塊套件
Cat 6/5e 通道適配器（1個）
Cat 6/5e 通道/流量適配器（1個)
語音對講耳機（2個）
AC適配器/電池充電器（2個）
便攜軟包（1個）
快速參考手冊（1本）
儀器背帶（2根）
校準模塊（1個）
RS-232 串口電纜（1根）
RJ45到BNC適配器的轉換電纜（1根）

DSP-4000PL數字電纜測試儀包括：
DSP-4000PL 主機和遠端（各一個）
LinkWare 電纜管理軟件
永久鏈路適配器（2個）帶帶一套 Cat 6 個性化模塊套件
Cat 6/5e 通道適配器（2個）
語音對講耳機（2個）
AC適配器/電池充電器（2個）
便攜軟包（1個）
快速參考手冊（1本）
儀器背帶（2根）
校準模塊（1個）
RS-232 串口電纜（1根）
RJ45到BNC適配器的轉換電纜（1根）

DSP-4000數字電纜測試儀包括：
DSP-4000 主機和遠端（各一個）
LinkWare 電纜管理軟件
Cat 5e 基本鏈路適配器（2個）
Cat 6/5e 通道適配器（2個）
語音對講耳機（2個）
AC適配器/電池充電器（2個）
便攜軟包（1個）
快速參考手冊（1本）
儀器背帶（2根）
校準模塊（1個）
RS-232 串口電纜（1根）
RJ45到BNC適配器的轉換電纜（1根）

DSP-LT數字式超五類電纜測試儀包括：
DSP-LT 主機和遠端（各一個）
LinkWare 電纜管理軟件
Cat 5e 通道適配器（2個）
語音對講耳機（2個）
AC適配器/電池充電器（2個）
便攜軟包（1個）
儀器背帶（2根）
校準模塊（1個）
RS-232 串口電纜（1根）

可選附件
型號名稱???? 描述
Gold-DSP4xxx???? DSP-4000 Series Gold SuperVision Support
DSP- 4300E1???? 升級套件： DSP-4100 升級至 DSP-4300 ，包括內存卡升級及軟件升級
DSP- 4300E0???? 升級套件： DSP-4000 升級至 DSP-4300 ，包括內存卡升級、軟件升級、多媒體卡插槽、16M 多媒體卡以及 PC 讀卡器
DSP-LIA101S???? 通用永久鏈路接口適配器，包括2個接口適配器，可插入DSP-4000系列數字式電纜分析儀高性能的連接口中，一套DSP-PM01個性模塊
DSP-PLCAL????? 通用永久鏈路校準套件
DSP-LIA101???? 通用永久鏈路接口適配器（單獨適配器） 包括1個接口適配器，可插入DSP-4000系列數字式電纜分析儀高性能的連接口中
DSP- LIA012S???? Cat 6/5e 通道適配器，包括2個接口適配器，可插入DSP-4000系列數字式電纜分析儀高性能的連接口中
DSP- LIA013???? Cat 6 通道/流量適配器，包括1個接口適配器，可插入DSP-4000系列數字式電纜分析儀高性能的連接口中
DSP-PM06???? Cat 6 中性個性化模塊 PM06是第一個測試 Cat 6 互用性并符合標準的中性屏蔽測試插頭。這一全球測試解決方案支持所有的 UTP、FTP 和 ScTP 電纜系統（Cat 3、5、5e和6）。被多個接插件廠商認可 。（單獨售賣 ）
DSP-PMxx???? 用于 IDC 和繼承電纜系統的個性化模塊，多種個性化模塊選擇，支持 IDC 類型連接頭 和 繼承系統
DSP-PCI-6S???? DSP 跳線測試適配器 包括：DSP-4000 系列主機適配器，DSP-4000 系列遠端適配器，DSP 跳線測試數據庫（光盤）和用戶手冊（光盤） DSP-LT 不適用 DSP-FTA440S???? DSP-FTA440S 千兆多模光纜測試適配器包括：光纜測試適配器（2 個）；SC/ST 多模跳線，長 50μm（2 根）；ST/ST 適配器（2 個）和用戶手冊。
DSP-FTA430S???? DSP-FTA430S 單模光纜測試適配器包括：光纜測試適配器（2 個）；SC/ST 單模跳線（4 根）；ST/ST 單模跳線（2 根）；ST/ST 適配器（2 個）和用戶手冊。
DSP- FTA420S???? DSP-FTA420S 多模光纜測試適配器包括：光纜測試適配器（2 個）；SC/ST 多模跳線，長 62.5μm（4 根）；ST/ST 多模跳線（2 根），長 62.5μm；ST/ST 適配器（2 個）和用戶手冊。
C791???? 軟攜包
BC7217???? 120v 電池充電器
BP7235???? NiMH 電池組
BC7217???? 內部電池充電器
Fluke-140???? 音頻探頭
N6581???? STP 電纜套件
N6580???? UTP 電纜套件
N6703???? UTP 附件包
