產品相關參數
- 產品型號：FI-7000
- 品牌廠家：FLUKE/福祿克
- 配件型號：FI-1000|NFC-Kit-Case-E|FI-7000-MPO
- 產品視頻：在線視頻
- 手冊下載：用戶手冊
- 軟件下載：Linkware 9.0 數據管理軟件
- 全國統一報價熱線：0755-83999818
產品描述 相關產品 在線咨詢
通過Fluke FI-7000 FiberInspector Pro(FI-1000,FI-7000-MPO)光纖視頻顯微鏡，您可在 2 秒內對端面進行檢查和確認，使您首次即可完成工作。通過/失敗自動化認證排除了光纖檢測中的人為猜測，藉此任何人都可以成為光纖專家端面污染是光線故障的主要原因。灰塵和污染物可以引起插入損耗和反射，抑制光傳輸并引起收發器損壞。光纖損耗和 OTDR 測試能夠發現此問題，但是在許多情況下，連接部分的灰塵會導致光纖測試既耗費時間又不準確。
由于在光纖認證測試的前期、中期和后期，以及由一個端面遷移至另一個端面進行連接的過程中，灰塵都會造成問題，所以任何連接部分的兩端都必須保持干凈并時刻對其進行檢查。此外，由于在實際接觸的端接面之間會產生微小碎片，因此連接臟污的接頭可能引起永久性損壞。對于出廠時端接的跳線或尾纖，也必須進行檢查，因為保護性端蓋并不能保證端面清潔。要避免這類常見故障的發生，在插入悶頭或設備之前應首先檢查端面并去除任何污染物。
【福祿克】Fluke FI-7000 FiberInspector Pro(FI-1000,FI-7000-MPO)光纖視頻顯微鏡產品特性：
?
光纖檢測認證
按照工業標準 – IEC 61300-3-35 對您的光纖端面進行認證。或者如果您愿意的話，您可以手動將您的端面進行分級。
?
問題區域圖形指示
FiberInspector Pro 會將光纖端面上的瑕疵高亮。FI-7000 將瑕疵涂色并將瑕疵的背景高亮而非只是將瑕疵區域涂色，藉此可使瑕疵清晰可見。未通過標準要求的瑕疵會被涂成紅色，而通過要求的會被涂成綠色。
?
存儲端面圖像
將光纖端面圖像直接存儲至您的 Versiv 測試結果中。將端面圖像與 CertiFiber Pro OLTS 和/或 OptiFiber Pro OTDR 測試結果相結合以完善光纖布線健康度歷史數據。
?
基于 Versiv 平臺
FI-7000 基于 Versiv 有線認證平臺，通過此平臺您可方便地將光損耗 (OLTS) 和光時域反射 (OTDR) 或甚至雙絞線銅或網絡分析功能添加至 FI-7000。產品擴展工具包可用于 DTX CableAnalyzer、CertiFiber Pro OLTS、OptiFiber Pro OTDR 和 OneTouch AT Network Assistant。
?
Versiv’s ProjX? 系統
Versiv 的 ProjX? 系統可管理從設置到系統驗收過程的全部項目，確保正確完成所有的測試。輸入項目作業的測試詳情后，ProjX 會將其儲存在一個用整個團隊容易理解的名稱命名的項目文件中。更改模塊或作業時，無需重新輸入詳情。通過利用 U 盤或電子郵件分享項目文件，以支持執行相同作業的多個測試儀。易用且高效。
 |
 |
 |
|
 |
| 設置或查看測試限制，并測試屬性。 | 項目菜單屏幕顯示每項作業完成的 百分比。 |

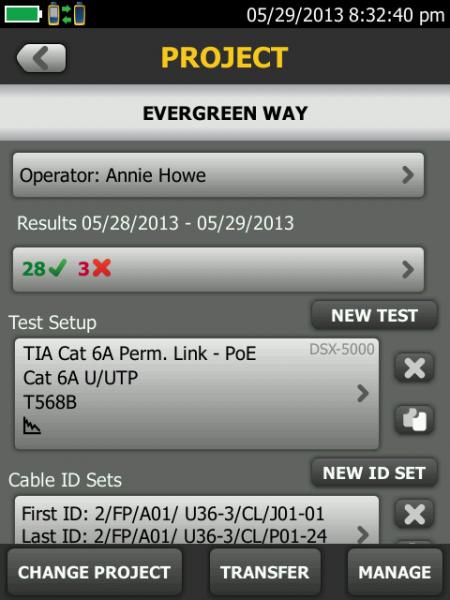

“項目特定”屏幕顯示最新項目詳情。 |
?
Taptive? 用戶界面
現在，您可以像使用智能手機那樣輕松地測試多種類型的介質。只需選擇您正在進行的作業，大顯示屏就會確認需要執行的測試。Taptive 有助于您更快速、方便地進入整個布線基礎設施。
 |
| Taptive 用戶界面簡化了設置步驟， 消除錯誤并加速故障排除過程。 |
?
LinkWare? 管理軟件
項目經理有全面的工作流程監控和測試結果整合功能。
LinkWare 將數據收集到便于客戶理解的單一報告中，突出展現鏈路質量和安裝工藝水平。LinkWare Stats 提供將測試結果轉化為圖形的自動統計報告，直觀展示性能。該報告能以一種緊湊的、圖形化的格式匯總完整的布線和光纖基礎設施測試數據，以便能輕松地查看余量和定位異常點。
 |
 |
|
| 將不同測試儀的測試結果集中到一個統一報告中。 | LinkWare Stats 可匯總所有項目數據 |
?
通過/失敗光纖端面分級
全部的 Versiv 產品所有者可對 FI-7000 的通過/失敗光纖端面進行分級。包含于 Versiv 固件 v3.0 和更高版本之中。只需下載最新的 Versiv 固件并以 FiberInspector 作為測試創建一個新項目就可享受對此光纖端面的免費分級。
【福祿克】Fluke FI-7000 FiberInspector Pro(FI-1000,FI-7000-MPO)光纖視頻顯微鏡產品選型：
| 型號/名稱 | 說明 |
| FI-7000 | FI-7000 FiberInspector Pro 包含：Versiv 主機、USB 光纖檢測視頻探頭及 4 盒內配有接頭（LC、FC/SC 悶頭1.25 和 2.5 mm 萬向頭）、用于保護主機后置連接器的空白模塊、充電器、肩帶、USB 接口電纜、LinkWare 軟件光盤、用戶手冊光盤、入門指南、軟攜包。參見照片 |
| FI-7000-MPO | 配備 MPO 接頭和清潔用具的 FI-7000 FiberInspector Pro 包含：Versiv 主機、USB 光纖檢測視頻探頭及 4 盒內配有端頭（LC、FC/SC 悶頭1.25 和 2.5mm 萬向頭）、MPO 光纖檢測適配器端頭、用于 1.25 mm 和 2.5 mm 套管的點擊式清潔劑和 MPO/MTP 連接器、用于保護主機后置連接器的空白模塊、充電器、肩帶、USB 接口電纜、LinkWare 軟件光盤、用戶手冊光盤、入門指南、軟攜包。參見照片 |
| FI-1000 | USB 光纖檢測視頻探頭適用于 Versiv 產品（CertiFiber Pro、OptiFiber Pro、DSX CableAnalyzer 和 OneTouch AT Network Assistant）。參見照片 |
| FI-1000-工具包 | 用于 Versiv 產品的 USB 光纖檢測視頻探頭附加端套盒（盒內裝有LC、FC/SC 悶頭1.25 和 2.5mm 萬向端頭）。參見照片 |
零配件
| 型號/名稱 | 說明 |
| FI1000-SCFC-TIP | SC 和 FC 隔板視頻探頭端頭 |
| FI1000-LC-TIP | LC 隔板視頻探頭端頭 |
| FI1000-ST-TIP | ST 隔板視頻探頭端頭 |
| FI1000-MU-TIP | MU 隔板視頻探頭端頭 |
| FI1000-E2KAPC-TIP | E2000/APC 隔板視頻探頭端頭 |
| FI1000-SCAPC-TIP | SC/APC 隔板視頻探頭端頭 |
| FI1000-E2K-TIP | E2000 隔板視頻探頭端頭 |
| FI1000-LCAPC-TIP | LC/APC 隔板視頻探頭端頭 |
| FI1000-2.5-UTIP | 用于跳接線的 2.5 mm 通用視頻探頭端頭 |
| FI1000-1.25-UTIP | 用于跳接線的 1.25 mm 通用視頻探頭端頭 |
| FI1000-2.5APC-UTIP | 用于跳接線的 2.5 mm APC 通用視頻探頭端頭 |
| FI1000-MPO-UTIP | 用于跳接線和悶頭的 MPO 探頭端頭和轉換旋鈕 |
| FI1000-MPOAPC-UTIP | 用于跳接線和隔板的 MPO/APC 探頭端頭和轉換旋鈕 |
| FI1000-1.25APC-TIP | 用于跳接線的 1.25 mm APC 通用視頻探頭端頭 |
| FI1000-MPOAPC-RT | 不帶轉換旋鈕的 MPO/MTP APC 可替換端頭 |
| FI1000-MPO-RT | 不帶轉換旋鈕的 MPO/MTP 可替換端頭 |
| NFC-IBC-1.25mm | IBC 一鍵式清洗劑, 用于1.25mm LC 和 MU 連接器和端面（5 個）。參見照片 |
| NFC-IBC-2.5mm | IBC 一鍵式清洗劑用于 2.5 mm SC、ST、FC、E2000 連接器和端面（5 個）。參見照片 |
| NFC – IBC – MPO | IBC 一鍵式清洗劑用于 MPO / MTP 連接器和端面（5 個）。參見照片 |
| NFC-Kit-Case-E | 增強型光纖光學清潔工具包 – 包括一個 IBC 1.25mm 一鍵式清潔劑、一個 IBC 2.5 mm 一鍵式清潔劑、一個 IBC 一鍵式 MPO 清潔劑、一支溶劑筆、一個清潔塊和一個軟攜包。參見照片 |
| Versiv-sm-箱 | Versiv 便攜箱。參見照片 |
【福祿克】Fluke FI-7000 FiberInspector Pro(FI-1000,FI-7000-MPO)光纖視頻顯微鏡技術規格：
| 檢測探頭技術指標 | |
| 2M 像素 | 藍色 LED |
| 光源 | 藍色 LED |
| 電源 | Versiv 主機 |
| 視野 (FOV) | 水平：425 ?m |
| 垂直：320 ?m | |
| 最小可檢測微粒大小 | 0.5 ?m |
| 體積 | 大約 6.75 英寸 x 1.5 英寸（1175 毫米 x 35 毫米），無適配器端頭 |
| 重量 | 200 g |
| 溫度范圍 | 工作時：32°F 至 122°F (0 °C 到 +50 °C) |
| 存放：-4°F 至 +158°F（-20°C 至 +70°C） | |
| 合格證 | CE |
| VFL 技術指標 | |
| 開關控制 | 機械開關和觸摸屏幕上的按鈕 |
| 輸出功率 | 316 μW (-5 dBm) = 峰值功率 = 1.0 mW (0 dBm) |
| 工作波長 | 650 nm 額定 |
| 譜寬 (RMS) | ±3 nm |
| 輸出模式 | 連續波和脈沖模式（2 Hz – 3 Hz 閃爍頻率） |
| 接頭適配器 | 2.5 mm 通用 |
| 激光安全性（類別） | II 類 CDRH 符合 EN 60825-2 |
| 一般規格 | |
| 重量 | 帶模塊和電池的主機：3 磅，5 盎司（1.28 千克） |
| 體積 | 帶模塊和電池的主機：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米） |
| 電池 | 鋰離子電池組，7.2 V |
| 電池壽命 | 隨附最佳檢測探頭 |
| 充電時間 | |
| 測試儀關 | 電量從 10% 充到 90% 需四小時 |
| 測試儀開 | 測試儀開啟時電量從 10% 充到 90% 需要六小時 |
| 環境技術指標 | |
| 工作溫度* | -18?C 至 45?C |
| 非操作溫度 | -30?C 至 60?C |
| 操作高度 | 4,000 m (13123 ft) |
| 3200 米（10,500 英尺）帶交流適配器 | |
| 存儲高度 | 12,000 米 |
| EMC | EN 61326-1 |
| * 請不要將電池保存于低于 -20°C (-4°F) 或高于 50°C (122°F) 的環境下超過一個星期，以免損壞電池容量。 |
