產品相關參數
- 產品型號：OFP-CFP-MI
- 品牌廠家：FLUKE/福祿克
- 配件型號：配件
- 產品視頻：在線視頻
- 手冊下載：用戶手冊/操作手冊/說明書
- 軟件下載：Linkware 9.3
- 全國統一報價熱線：0755-83999818
產品描述 相關產品 在線咨詢
福祿克Fluke? OFP-CFP-MI光纖測試儀是為企業光纖測試從頭打造的?OTDR 產品系列。 OFP-CFP-MI不但可以節約成本，同時可以提高生產率以及改進網絡可靠性。代理熱線：400-688-2580。
【福祿克】Fluke OFP-CFP-MI光纖測試儀OTDR產品標配清單：
OFP-CFP-MI標準配置：OptiFiber Pro Multimode OTDR 和 CertiFiber Pro Multimode Kit 及檢查工具包此工具包包含：(1) 個 Versiv 主機和遠端、(1) 個 OptiFiber Pro 多模 OTDR 模塊、(2) CertiFiber Pro 多模 OLTS 模塊、(2) 手帶、(2) 肩帶、(2) 便攜箱、USB 接口電纜、LinkWare 軟件 CD、用戶手冊 CD、(2) AC 充電器、(2) OneClick 清潔器 (1.25/2.50 mm)、2 SC/LC 多模式啟動電纜—50 ?m、1 個 OTDR 源端口可交換 LC 適配器—50 ?m、4 探針 USB 光纖檢查視頻探頭、SC/SC Simplex 適配器、(2) LC/LC Simplex 適配器、符合 SC/LC EF 標準的 MM TRC 便攜包 50 ?m、TRC 便攜箱、TPAK 光纖懸掛工具包、校準聲明和入門指南。
【福祿克】Fluke OFP-CFP-MI光纖測試儀OTDR?主要技術指標
| 多模模塊 | Singlemode 模塊 | Quad 模塊 | |
| 波長 | 850 nm +/- 10 nm 1300 nm +35/-15 nm |
1310 nm +/- 25 nm 1550 nm +/- 30 nm |
850 nm +/- 10 nm，1300 nm +35/-15 nm，1310 nm +/- 25 nm，1550 nm +/- 30 nm |
| 兼容光纖類型 | 50/125 ?m 62.5/125 ?m |
單模 | 50/125 μm，62.5/125 μm，單模 |
| 事件死區?1 | 850 nm:0.5 m（典型） 1300 nm ：0.7 m（典型） |
1310 nm ：0.6 m（典型） 1550 nm ：0.6 m（典型） |
850 nm ：0.5 m（典型），1300 nm：0.7 m（典型），1310 nm：0.6 m（典型），1550 nm：0.6 m（典型） |
| 衰減死區?2 | 850 nm ：2.5 m（典型） 1300 nm ：4.5 m（典型） |
1310 nm ：3.6 m（典型） 1550 nm ：3.7 m（典型） |
850 nm:2.5 m（典型），1300 nm：4.5 m（典型），1310 nm：3.6 m（典型），1550 nm：3.7 m（典型） |
| 動態范圍?3、5、6 | 850 nm:28 dB（典型） 1300 nm ：30 dB（典型） |
1310 nm ：32 dB（典型） 1550 nm ：30 dB（典型） |
850 nm ：28 dB（典型），1300 nm：30 dB（典型），1310 nm：32 dB（典型），1550 nm：30 dB（典型） |
| 最大距離范圍設置 | 40 km | 130 km； | MM：40 km，SM：130 km |
| 距離 測量范圍?4、5、7、8、9、10 |
850 nm ：9 km 1300 nm ：35 km |
1310 nm ：80 km 1550 nm ：130 km |
850 nm ：9 km，1300 nm：35 km，1310 nm：80 km，1550 nm：130 km |
| 反射范圍?4、5 | 850 nm ：一般為 -14 dB 至 -57 dB 1300 nm ：一般為 -14 dB 至 -62 dB |
1310 nm ：一般為 -14 dB 至 -65 dB 1550 nm ：一般為 -14 dB 至 -65 dB |
850 nm ： -14 dB 至 -57 dB（典型），1300 nm： -14 dB 至 -62 dB（典型），1310 nm： -14 dB 至 -65 dB（典型），1550 nm：一般為 -14 dB 至 -65 dB |
| 采樣分辨率 | 3 cm 至 400 cm | 3 cm 至 400 cm | 3 cm 至 400 cm |
| 脈沖寬度（額定） | 850 nm ：3, 5, 20, 40, 200 ns 1300 nm ：3, 5, 20, 40, 200, 1000 ns |
3、10、30、100、300、1000、 3000、10000、20000 ns |
850 nm ：3、5、20、40、200 ns，1300 nm：3、5、20、40、200、1000 ns，1310/1550 nm：3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns |
| 測試時間（每波長） | 自動設置：一般為 5 秒 | 自動設置：一般為 10 秒 | 自動設置： MM – 5 秒（典型）SM – 10 秒（典型） |
| 快速測試設置：一般為 2 秒 | 快速測試設置：一般為 5 秒 | 快速測試設置： MM – 2 秒（典型）SM – 5 秒（典型） |
|
| 最佳分辨率設置：2 到 180 秒 | 最佳分辨率設置：5 到 180 秒 | 最佳分辨率設置： MM – 2 至 180 秒 SM – 5 至 180 秒 |
|
| FaultMap 設置： 2 秒（一般），180 秒（最大） |
FaultMap 設置： 10 秒（一般），180 秒（最大） |
FaultMap 設置： MM – 2 秒（典型）MM – 180 秒（最大） SM – 10 秒（一般） SM – 180 秒（最大） |
|
| DataCenter OTDR 設置： 1 秒（一般在 850 nm），7 秒（最大） |
DataCenter OTDR 設置： 20 秒（一般），40 秒（最大） |
DataCenter OTDR 設置： MM – 1 秒（一般在 850 nm） MM – 7 秒（最大） SM – 20 秒（一般） SM – 40 秒（最大） |
|
| 手動設置： 3，5，10，20，40，60，90，120，180 秒 |
手動設置： 3，5，10，20，40，60，90，120，180 秒 |
手動設置： MM – 3、5、10、20、40、60、90、120、180 秒 SM – 3、5、10、20、40、60、90、120、180 秒 |
|
| 1.在低于最短脈沖寬度非飽和反射峰和 1.5 dB 之下測量。反射峰多模 < -40 dB，單模 < – 50 dB。 2.在偏離最短脈沖寬度反向散射 +/- 0.5 dB 處測量。反射峰多模 < -40 dB，單模 < – 50 dB。 3.對于 OM1 光纖典型的反向散射系數：850:-65 dB, 1300:-72 dB. 4.OM2-OM4 光纖的典型反向散射和衰減系數：850 nm ：-68 dB; 2.3 dB/km:1300 nm ：-76 dB; 0.6 dB/km. 5.OM1-OM2 光纖的典型反向散射和衰減系數：1310nm/1550nm ：-79 dB; 0.32 dB/km; 1550 nm:-82 dB; 0.19 dB/km. 6.SNR=1 方法，3 分鐘平均，最大脈沖寬度。7.通常在 850 = 9 km 發現端點或通常在 7 km 發現 0.1 dB 事件（事件之前最大 18 dB 衰減）。 8.通常在 1300 = 35 km 發現端點或通常在 30 km 發現 0.1 dB 事件（事件之前最大 18 dB 衰減）。 9.通常在 1310 = 80 km 發現端點或通常在 60km 發現 0.1 dB 事件（事件之前最大 20 dB 衰減）。 10.通常在 1550 = 130 km 發現端點或通常在 90 km 發現 0.1 dB 事件（事件之前最大 18 dB 衰減）。 11.不包括折射率系數錯誤，也不包括自動事件位置錯誤。 12. dB 變化/1 dB 階躍。 13.應用于在 OTDR 可找到一個 0.1 dB 事件的距離范圍內的軌跡反向散射。 |
|||
-
IntelliTone Pro智能數字查線儀(MT-8200-60A)
-

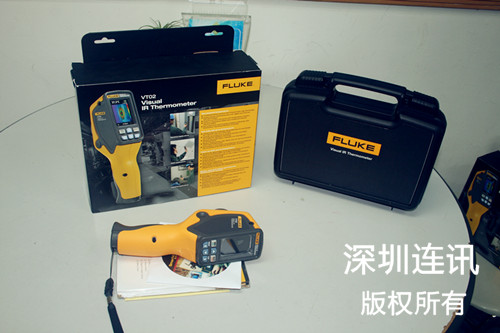

【福祿克】 Fluke VT02 （FLK-VT02）可視紅外測溫儀
-
