OTDR 的基本原理

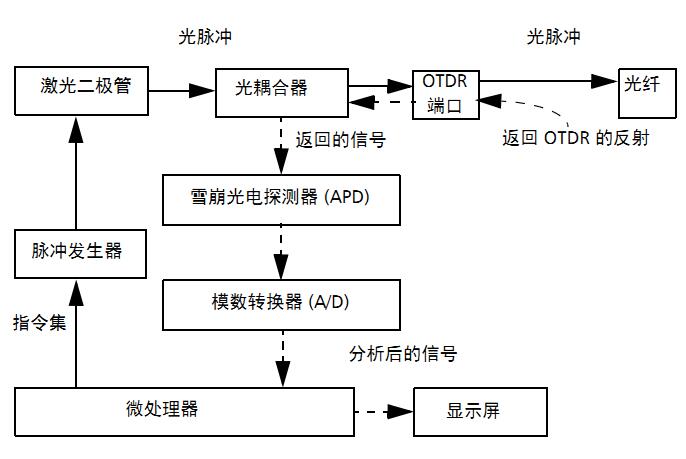

OTDR 向光纖中發送短光脈沖。由于連接器、接頭、彎曲和缺陷等不連續性因素，光在光纖中會發生散射。此時，OTDR 會檢測和分析背向散射信號，并按一定的時間間隔測量信號強度并用其描述事件。OTDR 計算距離的公式如下：
其中
c= 真空中的光速 (2.998 x 108 m/s)
t= 從發射脈沖到接收脈沖的時延
n= 被測光纖的折射率（制造商指定）
OTDR 利用瑞利散射和菲涅耳反射效應測量光纖狀況，但菲涅耳反射功率是背向散射功率的幾萬倍。
? 脈沖在沿光纖傳播時遇到材料的微小變化（如折射率的變化和不連續性），導致光向各個方向散射，從而發生瑞利散射。然而，少量光會直接反射回發射器，這種現象稱為背向散射。
? 光在沿光纖傳播時遇到材料密度突然變化，會發生菲涅耳反射。材料密度的變化可能發生在有氣隙的連接或斷裂處。與瑞利散射相比，菲涅耳反射量非常大。反射強度取決于折射率的變化程度。
在一條完整曲線上，每個點代表多個采樣點的平均值。要查看每個點，必須放大曲線。
