DSP4000/DTX-1800/DSX-5000 福祿克3代產品故障分析區別

DSP4000/DTX-1800/DSX-5000 ?福祿克3代產品故障分析區別，關于如何詳細地分析和定位故障，這部分內容已經超越了本文入門介紹的范疇，需要察看更專業一些的技術文章。但福祿克網絡公司的線纜分析儀設計了一些易讀易懂的故障示意圖，對于初次使用者也可以很好地獲得故障定位信息。

1、DSP-4000 系列線纜分析儀

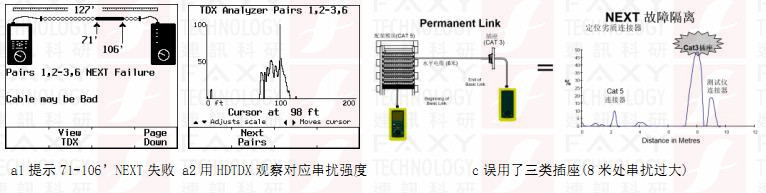

DSP 系列是上個實際 90 年代初期設計的產品，最高測試規格是 Cat6 電纜鏈路。測試結束后，會在有問題的鏈路參數上標記為“失敗”(fail)，按下主屏幕下對應的 F1 鍵，就會顯示故障部位的示意圖。用戶可以使用儀器上面的四個方向鍵和 Enter 鍵來察看故障位置和可能的故障原因。故障圖形是一根電纜鏈路的示意圖，鏈路中的小方塊一般表示連接器(模塊)，旁邊有故障文字說明，數字表示故障點所在的位置(距離)。文字均為英文。?? 進階：如果用戶了解了上述 NEXT、RL、阻抗不連續等參數的原理，則可以使用測試結果屏幕中最后羅列的兩個高精度故障診斷專利工具“HDTDX”(高精度時域串擾)和“HDTDR”(高精度時域反射)來直觀地察看、定位故障參數的劣化程度和精確位置。?DSP-4000 不支持新的平衡參數測試。

2、DTX-1800 系列線纜分析儀

DTX 系列線纜分析儀的設計跟 DSP 相似，可以測試 Cat7 鏈路。測試完成后按下 F1 鍵就可以察看故障示意圖，操作方法同 DSP，但文字說明可以是中文的。也同樣有“HDTDX”和“HDTDR”兩個專利分析定位故障的工具。測試速度更快，示意圖更易懂。?DSX 也不支持平衡參數的測試。

3、DSX-5000 電纜分析儀

這是較新型的線纜分析儀，采用模塊式設計。目前的線纜分析模塊支持 Cat7A 鏈路測試，采用智能手機觸摸屏，測試完結后直接顯示故障示意圖。初學者可以直接點擊 EventMap 事件圖(鏈路示意圖)中的紅色失敗提示符，顯示中文文字說明和可能的故障原因，按下問號還給出糾正方法等建議等。同樣地，保留了專利的“HDTDR”和“HDTDX”故障專業診斷定位工具。并且對與高頻故障的定位精度相較 DTX 有所提升。?? 可以多點觸控屏幕方法縮小參數曲線，方便細節察看。?? DSX-5000 支持新的不平衡參數的測試(TIA568C:2010/ISO11801:2010)。采用模塊化設計，可以完成完整的光纖一級測試(T1 測試，默認 EF 光源)和二級測試(T2 測試，最小 0.5米事件死區)。
